湖北新東日專用汽車有限公司“新東日牌”宿營車系列產品，專用于改善野外住宿條件，提高野外執行任務保障能力。廣泛適用于**、公安、消防、醫療衛生等野外環境的住宿保障。宿營車內配置齊全，完全滿足在野外環境24人的宿營用途。

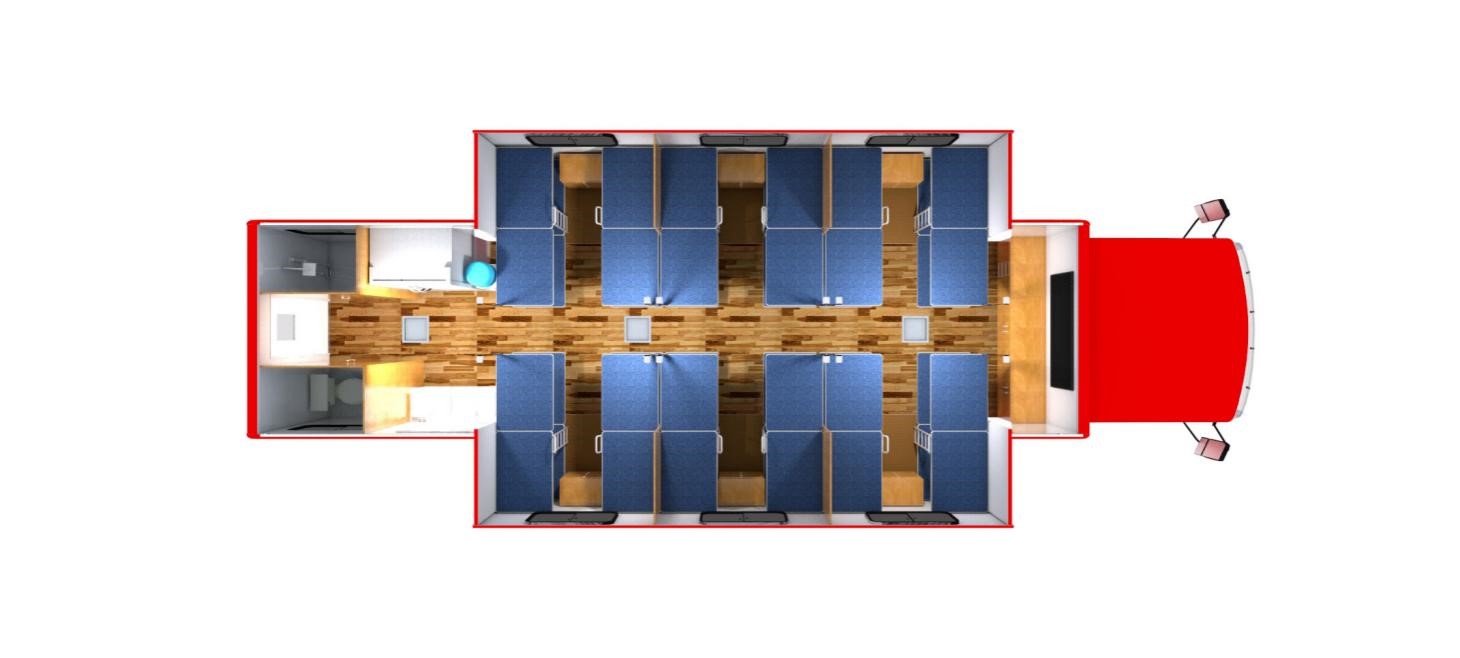

該宿營車主要由汕德卡底盤、廂體、兩側拓展艙、水電保障系統、調平支腿、影音系統、空氣調節系統、住宿設備等組成。

YZR5180TSYZ6型宿營車

（汕德卡ZZ5186XXYN711GF1型底盤）

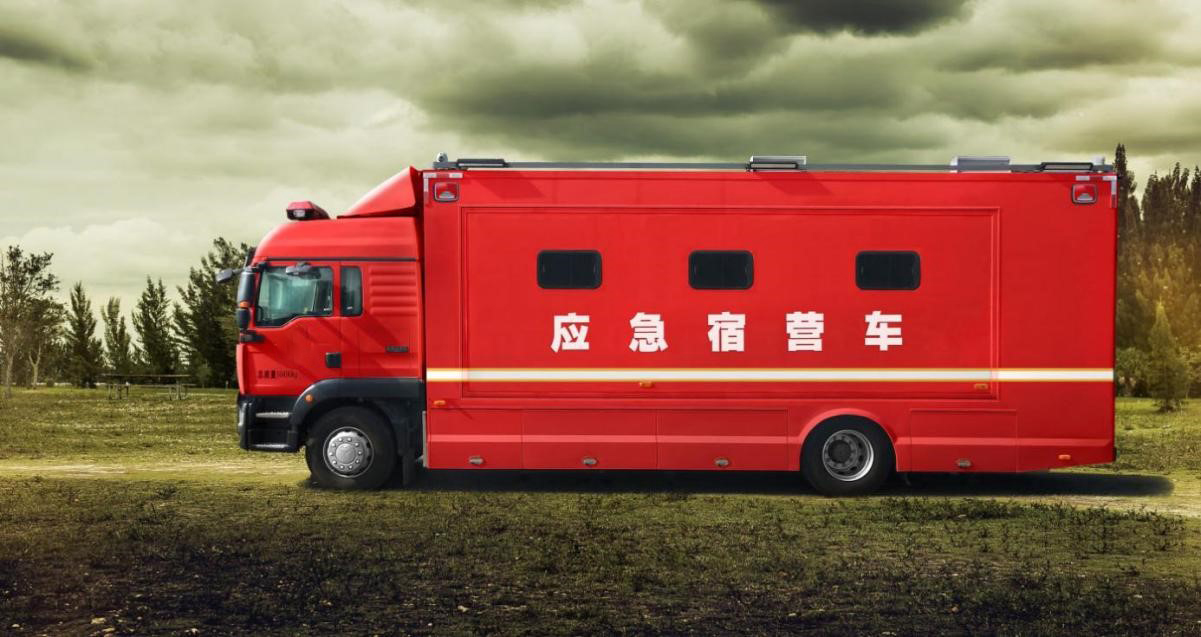

新東日牌YZR5180TSYZ6型宿營車

1.2 整車主要技術參數

外廓尺寸：11900mm×2550mm×3990mm

**總質量：18000kg

整備質量：17870kg

驅動型式：4×2

變速箱：手動

宿營人數：24人

軸    距：7100mm

電氣系統：駕駛室需配備電源總開關

1.3 新東日牌宿營車專用功能指標

新東日牌宿營車產品，按照野外宿營實際要求，配齊隨車專用設備，設備布置和整車載荷分布符合**法規標準要求，滿足人機工程需要。整車專用配置有電氣系統、水路系統及住宿設備，從而實現整車的水、電系統的綜合**，保障各專用設備正常使用。

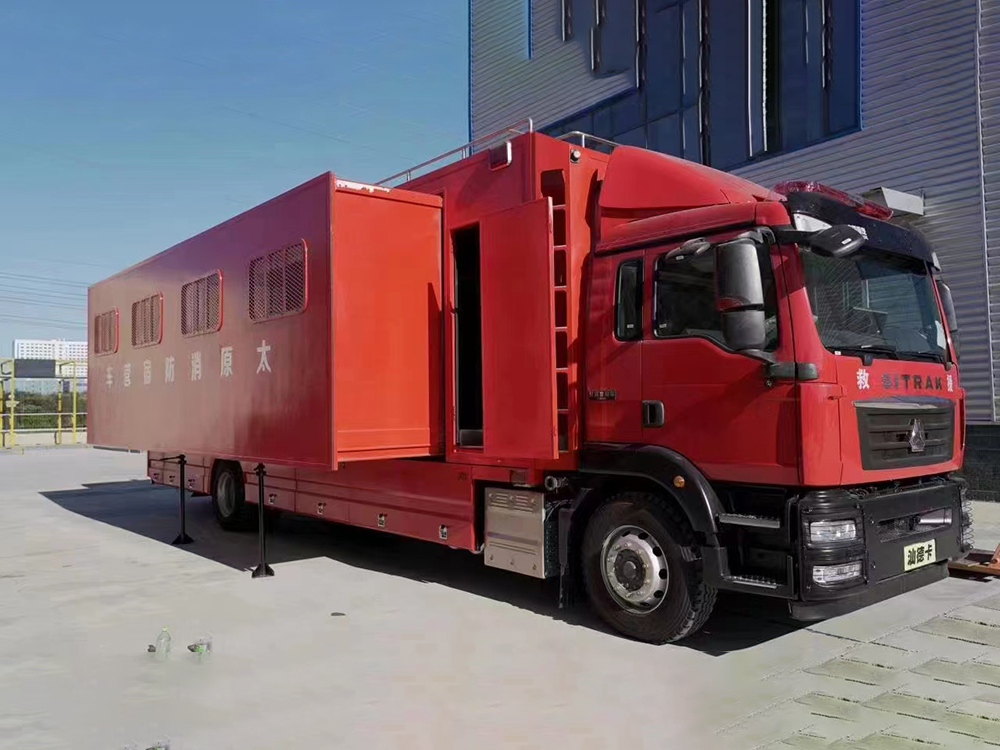

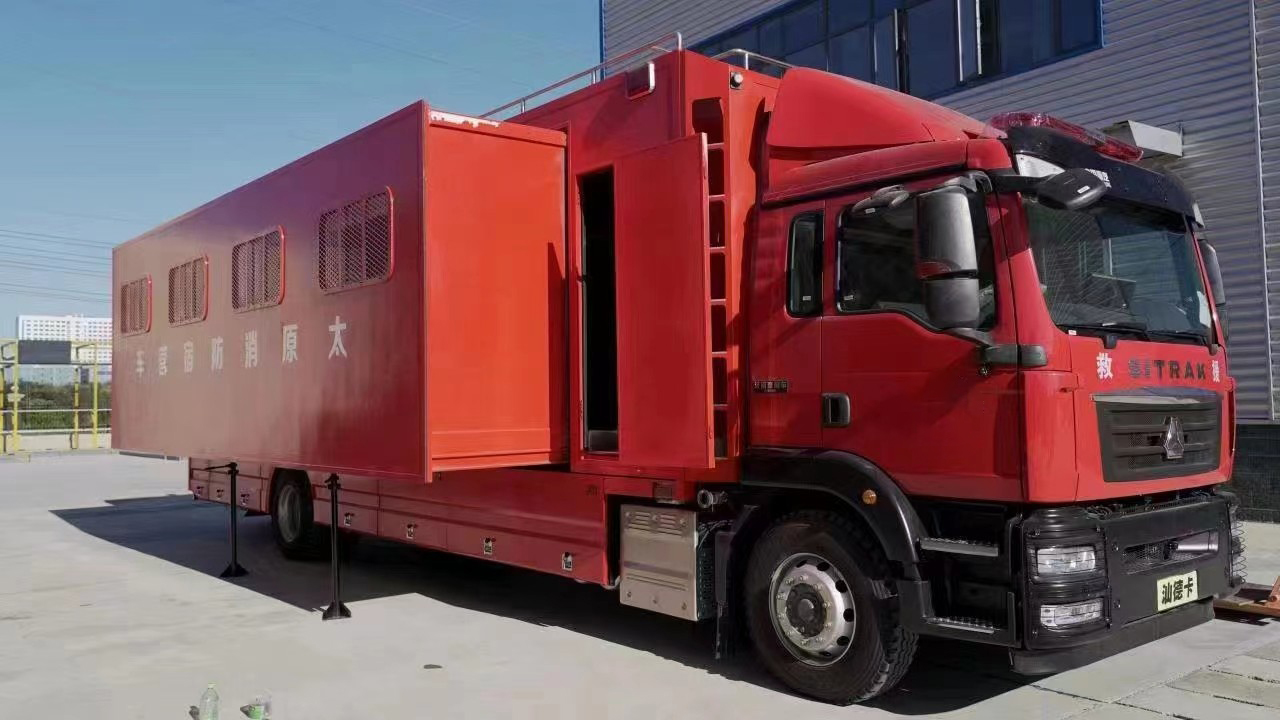

車廂采用雙側拓展廂結構，采用遙控自動**，左右側同時擴展1m，還具備手動應急**系統，確保宿營車拓展廂滿足應急使用需要。廂體外蒙皮采用覆膜鋁板，隔熱層采用聚氨酯板填充。所有線束均預埋在廂體的大板內，采用絕緣膠管保護。廂板結構隔熱保溫、防雨、防火、防熱輻射、防蟲蛀性能優異。其主要技術指標如下：

宿營功能：可同時滿足24人宿營；

如廁功能：**衛生間可供每組1人如廁，可循環使用；

儲水量：清水箱儲水量約220L；污水箱收納量約200L；

水路：水路管網工作狀態下常壓0.2—0.4MPa；

溫度調控：配備2臺格力KFR-35GW/NhGe3B變頻冷暖雙制式空調，總空調制冷功率2140W，制熱量9200W，制熱功率2860W。

通風能力：門窗開啟狀態自然通風換氣能力約100—200立方米/小時，電動強制排風換氣扇**風量900立方米/小時；

自供電能力：發電機功率9KW，額定電壓220V，額定頻率：50Hz，標準工況能滿足整車用電負荷。

1.3.1 環境適應性能

工作溫度：整車環境適應能力－20～55(℃)

濕度：相對濕度不大于95％（25℃）

抗風：能在6級風條件下展收和作業；

砂塵：能抵抗我國西部地區砂塵吹襲環境條件的有害影響；

天候：可以夜間使用，具備全天候使用功能；

海拔高度：3000m(允許隨海拔高度增加而適當降低作業能力)。

1.3.2 密封性能

淋雨：滿足淋雨強度為6mm/min的試驗條件下，經淋雨試驗后車內無滲漏水現象。

1.3.3 可靠性

行駛可靠性：符合**標準規定，平均故障間隔里程不小于2000km。

二、底盤

2.1 底盤主要參數

型    號：ZZ5186XXYN711GF1國六底盤

驅動型式：4×2

發動機型號：MC07H.35-60

發動機額定功率：257kw

**車速：110Km/h

允許總質量：18000Kg

2.2 底盤性能說明

ZZ5186XXYN711GF1配置描述：汕德卡；G5；寒區款；專用車；保障；G5-M駕駛室；導流罩；電動電加熱后視鏡；主氣囊+副簡易型座椅；MC07H.35-60發動機；HW13709XSTC2變速箱；VPD75D前軸(盤)；MCY11BGS自調臂單后橋(鼓)；雙層車架(7+4/250)；前后少片簧(3/3+2)；博世方向機；專用車寒區包；EBS+ESC；高位保險杠(全金屬)；普通車輪；295/80R22.5輪胎(混合花紋/18PR)；手電一體電動舉升；300L油箱；**重汽智能通B版；電磁式電源開關。

1）.驅動形式：4×2

2）.排放標準：GB17691-2018國Ⅵ。

3）.發動機：汕德卡系列重型卡車，采用國際**水平的MC07電控高壓共軌發動機，利用**的燃燒模擬分析，采用高效渦輪增壓技術并進行良好匹配，后處理系統采用SCR技術，符合GB17691-2018國Ⅵ標準，發動機功率強悍節能減排。MC07發動機中置噴油器結構及超寬經濟轉速帶設計，**代博世電控共軌七孔直噴技術，升功率顯著提高；龍門式缸體結構及連桿漲斷工藝，具備標準工況發動機B10壽命80萬公里的質量保障。使用直型6缸渦輪增壓中冷發動機，燃油種類：柴油;型號：MC07H.35-60；額定功率:257kW。

4）.駕駛室：

1 開門設置：雙門單排駕駛室

2 駕乘人數： 2 人

3 內部配置： 2 門，座位設置：1+1，主駕配氣動懸浮座椅,帶舒適踏板，1個副駕駛員座椅，均設置安全帶。

4 駕駛室后視鏡安裝要求：兩側電控加熱后視鏡，兩側大角度加熱后視鏡，副駕駛一側帶右前側下視鏡、右側望地鏡等，并配導流罩。

5 附加設備：安裝火場通信車載臺（與采購方單位電臺銜接對頻），駕駛室車載電臺電源預留接口，便于操作。配備車輛轉彎倒車?yán)忍嵝压δ堋５管囩R具備電加熱或防起霧功能；配備自動充電、充氣裝置，車輛啟動時接口能夠自動脫落。

6 ****報器系統：駕駛室頂全紅長排**，左右兩側各設置 3 組紅色頻閃燈，****報器在駕駛室內集成操作。

**報器：電子公共廣播系統，帶多種**報音調，包括麥克風及100W 揚聲器，安裝于駕駛室，**報器性能滿足 GB8108-2014 相關要求，具備消防**報聲，**笛聲，對外喊話等多種功能。

7 頂部防護：左、右設置防護裝飾，車頂噴涂車用防滑漆，保證人員行走安全。

汕德卡系列重卡駕駛室采用高強度鍍鋅鋼板冷沖壓成型焊接，兩門單排駕駛室駕乘人數2人，外形美觀平整密閉良好，整體式陰極電泳漆涂裝。

駕駛室?guī)е锌亻T鎖，全電動門窗，暖風/通風系統，冷暖空調系統，粉塵過濾器，多媒體播放器，上車踏板照明燈。

駕駛室配液壓電動舉升翻轉助力，翻轉支撐結構可靠，駕駛室為四點懸浮結構，翻轉角45o，設置鎖止和保險裝置。左置方向盤，方向盤帶液壓助力轉向，高度和傾斜角可調，所有座椅配置安全帶，駕駛室開門設置：雙門單排駕駛室，駕駛室兩側安裝電控加熱后視鏡，兩側大角度加熱后視鏡，副駕駛一側帶右前側下視鏡、右側望地鏡等，并配導流罩。

車輛前后加裝金屬保險杠

5）.制動系統：前盤后鼓式制動器，EBS（電子制動系統）或同功能配置和ESC（電子防側翻系統），液力緩速器，CAN總線，雙回路壓縮空氣制動；子午線鋼絲輪胎，前后輪胎壓監測系統，在駕駛室內設置胎壓數值顯示設備。

6）車載臺：支持PDT制式，模擬+數字雙模制式，中英文顯示，頻率范圍：350-400M。頻點與使用單位現有頻點兼容，能接入使用單位現有專用網絡；信道：≥1000個；信道間隔：12.5KHz/20KHz/25KHz/；工作電壓13.6V±15%，天線阻抗50Ω；防水防塵≥IP54;含吸盤天線，支持北斗定位功能

7）音頻：可通過手機藍牙播放音頻，帶**USB接口可播放音頻。

2.3 選用底盤的技術性能及適用性

新東日牌YZR5180TSYZ6型宿營車，選用國內高端品牌**重汽集團車、發動機及機組、汽車零部件等，形成汕德卡(SITRAK)、HOWO、斯太爾、黃河、豪瀚、**等品牌的重卡、中卡、輕卡、特種車、客車等2000多個車型，成為我國卡車行業驅動形式和功率覆蓋**全的企業。
